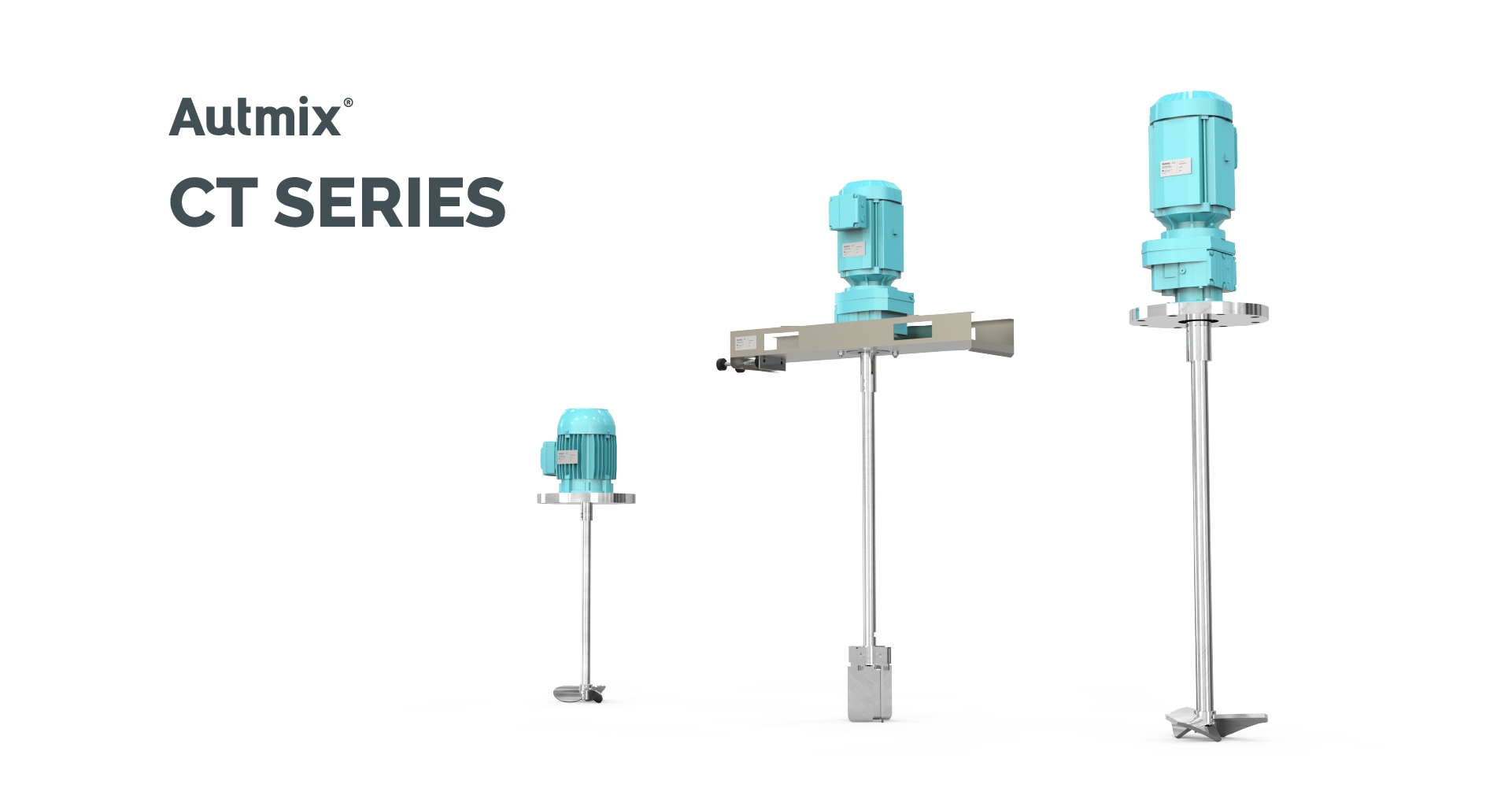

Agitadores compactos: conoce sus características

Los agitadores industriales compactos se fabrican con un eje de 2 000 mm de longitud como máximo y sus móviles no requieren un diámetro mayor a 400 mm.

Las reducidas proporciones de estos equipos facilitan el proceso de montaje, lo cual se traduce en una mayor portabilidad. Además, existe la opción de utilizar una pinza de acero como método de sujeción, lo que simplifica aún más esta tarea.

Parámetros de funcionamiento de agitadores compactos industriales

Por otra parte, es importante revisar los parámetros de funcionamiento que distinguen a esta línea de agitadores compactos, así como el rendimiento que ofrecen. Para empezar, una característica que comparten principalmente los equipos más pequeños como los agitadores industriales de la serie sincronismo CT(F) con hélice marina o disco Cowles —aunque también se pueden usar las hélices Gamma, Rushton y rotor-estator—, es que no se requieren montar junto a un reductor, ya que únicamente frenaría al equipo a cambio de una fuerza rotativa innecesaria.

Por este motivo, los agitadores industriales de volúmenes pequeños, de la serie sincronismo CT(F) son capaces de alcanzar una velocidad angular de 1500 rpm (50 Hz) y 1800 rpm (60 Hz). Asimismo, al ser equipos compactos requieren un mínimo consumo de potencia y presentan vibraciones de menor magnitud en comparación de uno de mayor tamaño.

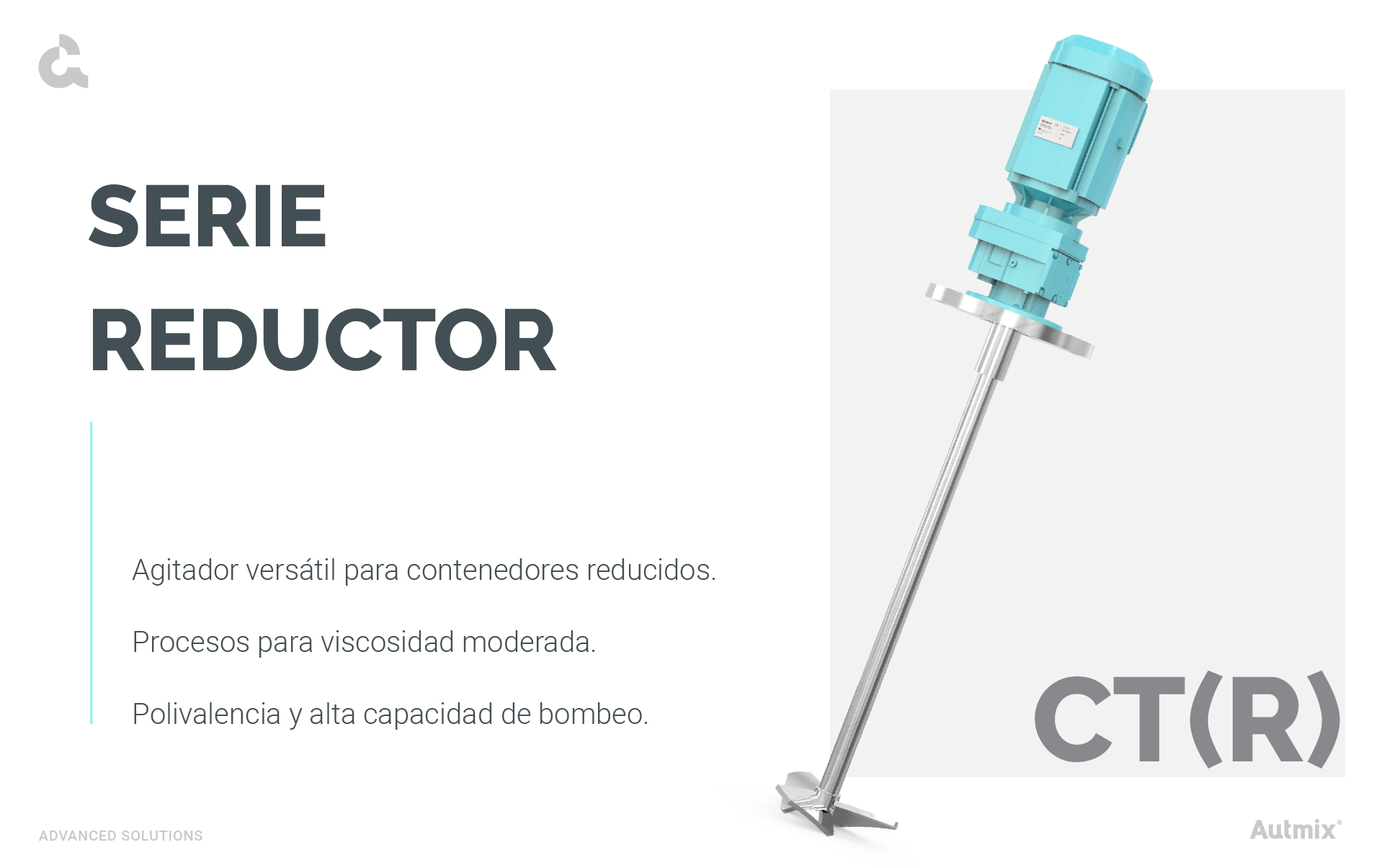

En el caso de equipos ligeramente más grandes, como los agitadores compactos de las series CT(R) y CT(I), podemos optar por incluir un reductor pequeño. Ya que con estos equipos no requerimos tener una velocidad de rotación tan elevada; más bien, se reduce para generar una mayor fuerza rotativa que le permita agitar fluidos tanto viscosos, como no viscosos. De esta forma, logran ser equipos polivalentes capaces de realizar un sinfín de procesos en contenedores de menor capacidad.

Otra ventaja importante del uso de un reductor es que nos permite emplear una mayor gama de impulsores con diferentes capacidades de bombeo, agregando eficiencia al equipo.

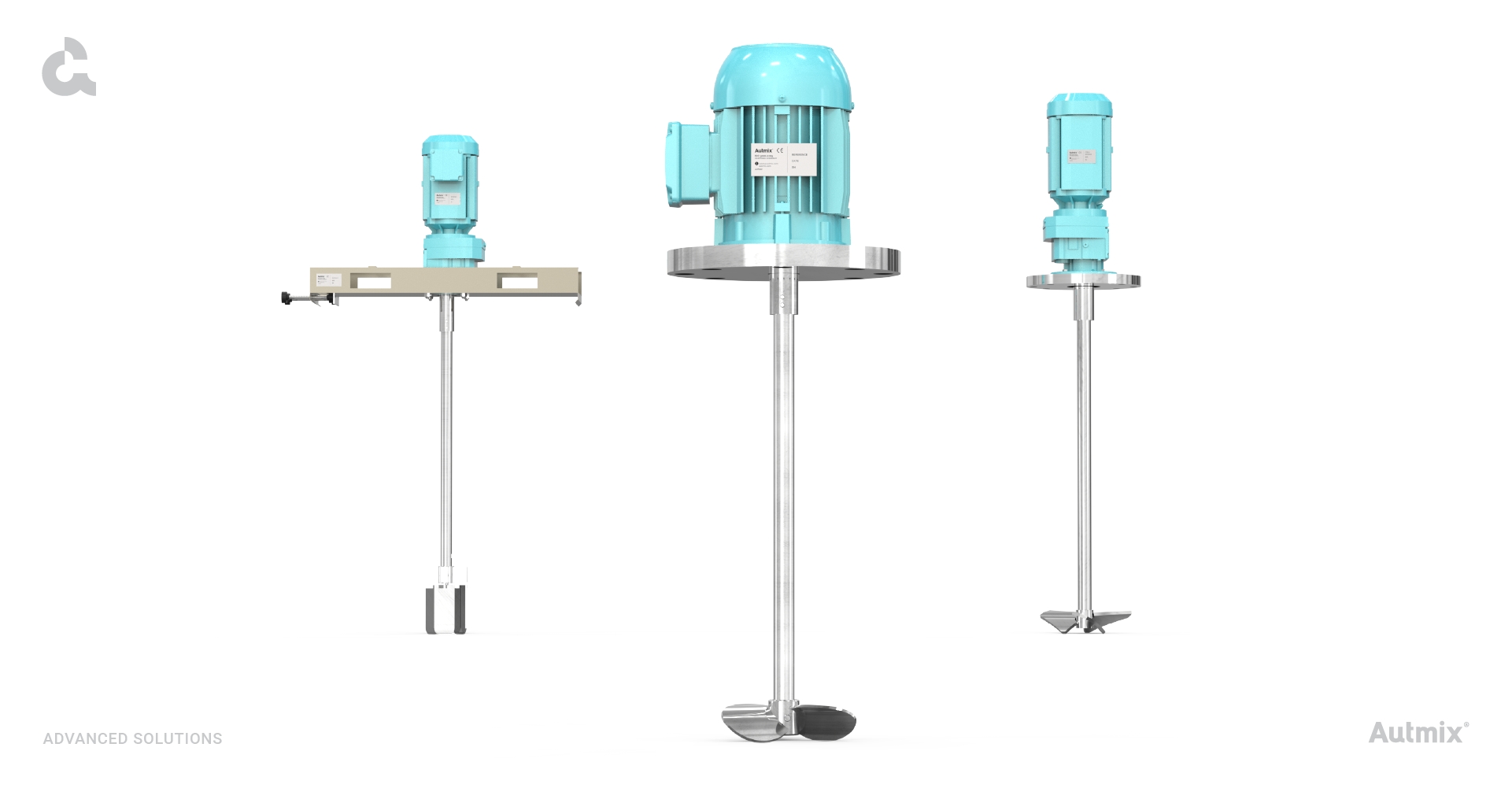

A continuación, se analizará de forma más específica cada serie de agitadores. Con el objetivo de presentar cuál es su impacto dentro de cada tarea de agitación, y las características específicas de estos agitadores industriales pequeños.

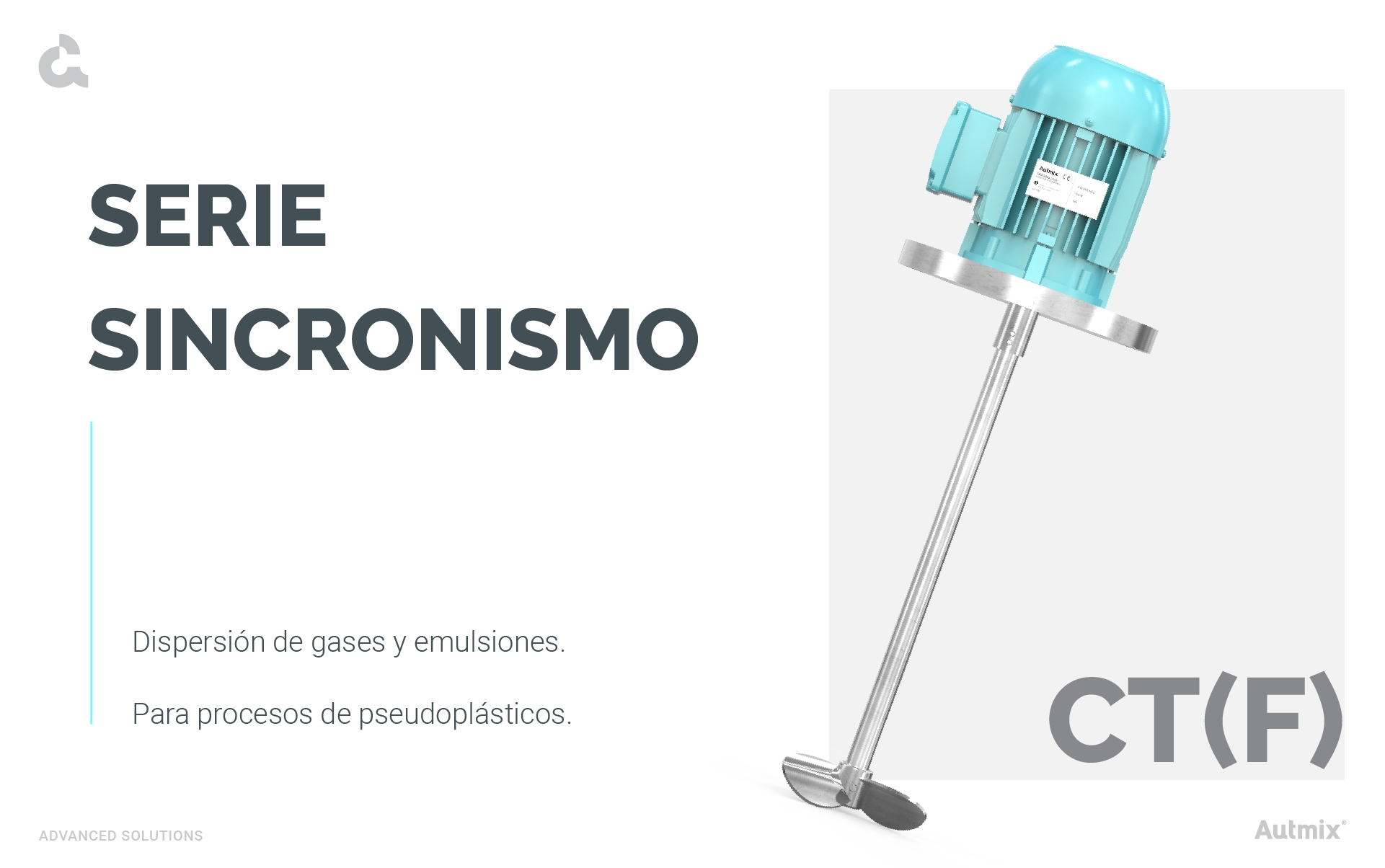

Agitadores compactos de la serie sincronismo CT(F)

Comenzamos con los agitadores industriales de la serie sincronismo CT(F). Estos modelos de agitadores compactos son una de las mejores opciones para trabajar productos con una viscosidad muy baja.

Asimismo, tienen la capacidad de propiciar un flujo mixto con una turbulencia alta, gracias a las elevadas revoluciones que puede alcanzar. Por estas características, son equipos ideales para realizar diferentes procesos, entre los que destacan el intercambio térmico y la homogeneización. Adicionalmente, se recomienda montar estos agitadores industriales de menor tamaño en posición vertical descentrada, ya que es propenso a la creación de vórtices.

Como habrás podido comprobar, los agitadores industriales de menor volumen tienen las mismas cualidades y pueden ejecutar las mismas tareas que uno de mayor tamaño. Además, es posible aumentar la longitud del eje, sin que se genere un esfuerzo mecánico que afecte al motor añadiendo una torreta o una linterna. Por otro lado, esta configuración facilita la posibilidad de equipar el agitador con un impulsor marino doble.

Elige el mejor agitador compacto para tus procesos. Contáctanos

Agitadores compactos para productos de viscosidad moderada a alta

Por las características revisadas hasta ahora, se podría pensar que los agitadores industriales para pequeños contenedores de la serie sincronismo CT(F) se utilizan con productos de baja o nula viscosidad. Posiblemente, porque giran a elevadas revoluciones o porque no tienen la capacidad de generar una fuerza rotativa que pueda mover el producto.

Sin embargo, encontramos en la serie de agitadores compactos versatilidad con respecto al uso de perfiles axiales, como comprobaremos más adelante. En este caso nos enfocaremos a los agitadores de las series motor y reductor CT(R) y sincronismo CT(F) con el uso de disco Cowles.

Usar el disco Cowles en esta clase de equipos funciona de manera ideal porque su diseño parte de un disco dentado que cuenta con unas pequeñas palas en los extremos. Esta estructura, a la par de su elevada velocidad de rotación, le permite generar un esfuerzo cortante tan alto que es capaz de agitar productos muy viscosos. Por lo cual se convierte en el móvil ideal para fluidos pseudoplásticos que tienden a perder su alta viscosidad al ser agitados como en el caso de la pintura.

Agitación en tanques compactos IBC

Antes de hablar sobre las características específicas del agitador industrial compacto con relación al reactor o tanque compacto IBC (por sus siglas en inglés, Intermediate Bulk Container) te daremos un preámbulo del uso de este peculiar depósito, el cual es utilizado para el transporte y almacenamiento de mercancías a granel, ya sean sólidos o líquidos. Comúnmente es fabricado de plástico, aunque puede producirse con materiales metálicos si el producto a transportar lo requiere.

Además, este reactor compacto IBC se encuentra rodeado de una rejilla de aluminio como medida de protección, debido a que una de las características más importantes es la portabilidad. Por esta razón, se llega a fabricar con una capacidad máxima de 3 m3; sin embargo, la gran mayoría cuenta con un volumen de 1 m3.

Ahora que ya aprendimos un poco más sobre estos reactores, es momento de analizar donde incursiona el agitador compacto industrial. De inicio, es importante mencionar que la agitación en tanques compactos IBC es rápida y eficiente. Lo que nos brinda diferentes ventajas para realizar tareas como homogeneización o suspensión de sólidos, obviamente en pequeñas capacidades. De igual manera, al ser un depósito portable, el contenedor IBC es útil para productos que requieren una transportación sencilla que conserve sus propiedades, ya que una de las principales funciones de este tanque es transportar pequeños lotes de producto sin mezclarlos.

Para ejecutar tareas de agitación en los reactores IBC, se requiere un equipo especial para trabajar en estas condiciones.

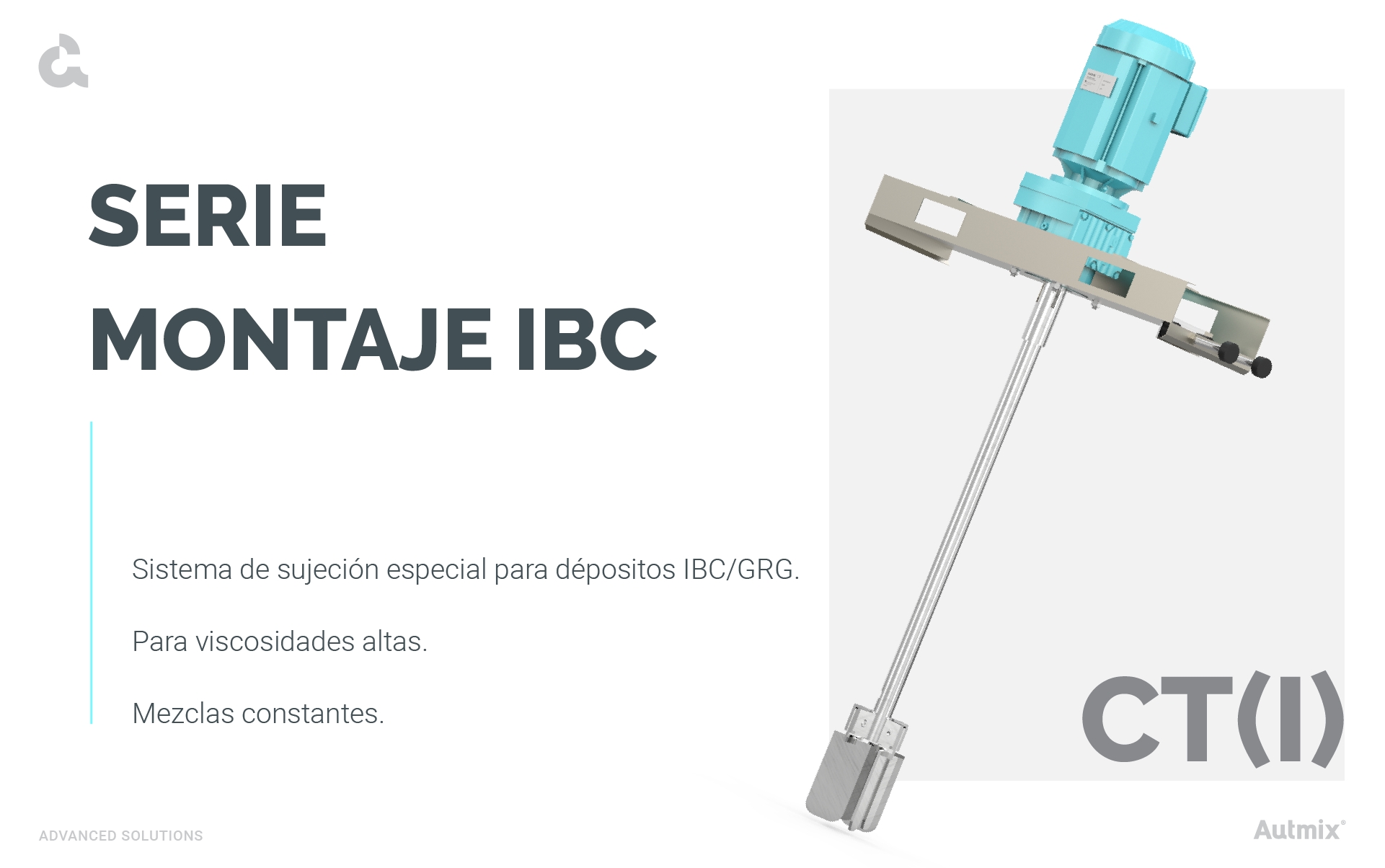

En Autmix contamos con la serie de agitadores compactos CT(I) con dos características indispensables para este fin como veremos a continuación:

• La primera es su soporte de sujeción, que está específicamente diseñado a fin de montarse en estos tanques IBC. De forma que permanezca completamente fijo para evitar la presencia de vibraciones que comprometan la eficiencia del proceso.
• Mientras que la segunda, es su móvil tipo turbina axial cuyas cuatro palas tienen la capacidad de plegarse. De forma que, al mantenerse estáticas, las palas se encuentran plegadas hacia abajo; y cuando comienzan a rotar, se levantan a causa de las fuerzas rotativas. Esta característica le ayuda a introducirse en el contenedor IBC de forma sencilla, debido a que el orificio de entrada de este agitador de volumen pequeño es bastante estrecho.

Finalmente, hay que señalar que este tipo de agitadores de volúmenes pequeños pueden utilizarse en fluidos viscosos y en los que no lo son.

Uso de agitadores compactos con hélices de perfil axial

Por otra parte, las series de agitadores compactos sincronismo CT(F) y motor-reductor CT(R) son de las opciones más completas cuando se necesita trabajar con depósitos de poca capacidad. Esto es debido a que pueden ser montados con una hélice de perfil axial tipo Sabre, la cual destaca por su polivalencia y alta capacidad de bombeo.

Además, estos agitadores industriales compactos cuentan con la ventaja de que su consumo de potencia es menor en comparación con equipos de mayor tamaño.

Por tal motivo, estas series se pueden utilizar en depósitos de mayor tamaño dentro de esta línea de agitadores compactos industriales con capacidades de hasta 5 m3. Únicamente requieren un consumo de potencia no mayor a 3 kW, cuestión que los hace bastante eficientes.

Aunado a lo anterior, el uso de un reductor pequeño ofrece una excelente relación entre fuerza rotativa y velocidad angular. De tal forma, con esta combinación, obtenemos los equipos más versátiles en cuanto a agitadores compactos se refiere.

En resumen, hay sectores en la industria que requieren procesos de agitación en volúmenes pequeños. Ya sea porque es un requisito indispensable para el proceso o simplemente porque la empresa responsable precisa una menor capacidad de producción. Además, cada una de estas series de agitadores cuenta con cualidades únicas, por lo que aquí encontrarás la solución ideal para tu tarea de agitación.

En Autmix te ofrecemos variedad en agitadores compactos industriales, así como de gran tamaño para procesos robustos. Además, contamos con el personal capacitado para guiarte en la selección de tu equipo.
